Bài tập Vẽ Kỹ thuật

I. Dạng 1: Vẽ ba hình chiếu của vật thể
Cho vật thể như hình vẽ, hãy vẽ ba hình chiếu của vật thể.

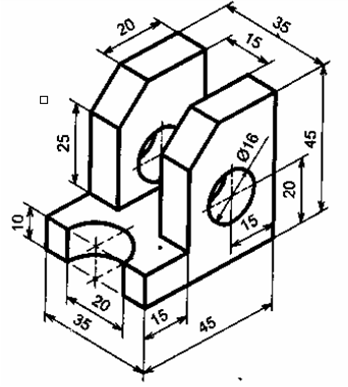

a).

 b).

 c).

 d).

 e).

 f).

g).

h).

 i).

 j).

 k).

 l).

II. Dạng 2: Tìm hình chiếu thứ 3

Cho vật thể có hai hình chiếu như hình vẽ, hãy tìm hình chiếu thứ ba của vật thể.

 a).

 b).

 c).

 d).

 e).

 f).

 g).

 h).

 i).

 j).

 l).

 k).

 m).

 n).

 o).

 p).

 q).

 r).

 t).

III. Dạng 3: Vẽ hình cắt của vật thể

Cho vật thể được biểu diễn bằng hai hình chiếu như hình vẽ, hãy vẽ mặt cắt đứng của vật thể.

a).

b).

 c).

 d).

 e).

 f).

 g).

h).

 i).

 j).
